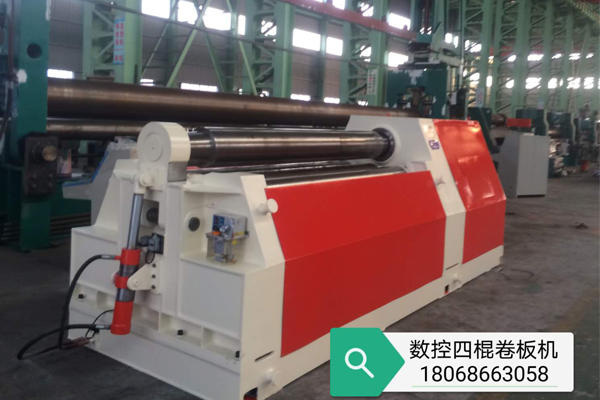

W12NC-8x2500 四輥卷板機

卷板機是一種能夠?qū)⒎墙饘侔宀膹澗沓慑F體、球面體、筒體或者其它外形的一種公用鍛壓機器設備。四輥卷板機適用于金屬板材的彎曲成形工作，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能，剩余直邊小，工作效率高，并可在該機上對金屬板材進行粗略校平。

W12NC-8x2500 四輥卷板機是一種雙夾板彎板機。每個輥都是Du立驅動的。滾子直線導軌涂有減摩材料，無需維護，適合重型負載，定位平穩穩定。滾子上裝有調心滾子軸承。所有合金鋼輥均經過感應淬火和熱處理。經過感應淬火處理后，所有的輥都將被研磨和拋光。

視頻案例

參數

規格
Zui高	Thk. 彎板	(mm)		8
	Thk. 預彎曲			6
	彎板寬度			2500
滾筒有效長度		(mm)		2550
板的屈服強度		(MPa)		235
Zui小卷軸直徑 Zui大尺寸		(mm)		500
輥軸直徑	上	(mm)		250
	底部			230
	側			200
滾軸	材料			42CrMo
	硬度	(HB)		240-286
	感應淬火輥			YES
	輥輪廓			crown
	提升模式			hydraulic
提升同步精度/準確性			±(mm)	0.2
所有軸承品牌錐形彎曲裝置				自調心滾子軸承
錐形彎曲裝置				YES
駕駛模式				Motor + reducer
控制系統	控制方式			NC
	顯示位置和位移			LCD
	可編程邏輯控制器			OMRON
電氣零件系統				SIEMNENS
板彎曲速度		(m/min)		about 3.5
下輥下降/上升速度		(mm/min)		About 160
側輥下降/上升速度		(mm/min)		About 260
主動力馬達		(KW)		7.5
液壓系統	Zui高工作壓力	(MPa)		22
	閥			YUKEN
	密封			VALQUE
電氣和液壓過載保護				YES
建筑鋼材材料				Q235
大鈑金直徑的側面支撐				可選的
大鈑金直徑的中央支撐				可選的
喂料臺				可選的
油冷卻器系統				可選的
